라즈베리 파이의 역사는 혁신, 교육, 그리고 커뮤니티 주도 개발의 영감을 주는 여정이었읍니다. 다음은 라즈베리파이의 역사입니다.

1. 기초와 영감 (2006-2008) 라즈베리 파이 프로젝트는 케임브리지 대학교 컴퓨터 연구소의 에벤 업튼과 그의 동료들에 의해 시작되었습니다. 그들은 컴퓨터 과학 신입생들의 기술 저하에 대해 걱정하며 프로그래밍을 영감하고 가르치기 위한 저렴한 장치를 만들고자 했습니다.
2. 개발 및 프로토타이핑 (2008-2011) 에벤 업튼, 롭 멀린스, 잭 랭, 앨런 마이크로프트, 피트 로마스, 데이비드 브레이번 등으로 구성된 팀은 프로토타입을 개발하기 시작했습니다. 초기 버전은 비용을 낮추기 위해 모바일 전화의 부품을 사용했습니다.
3. 라즈베리 파이 재단 설립 (2009) 컴퓨터 과학 교육을 촉진하고 라즈베리 파이의 개발 및 배포를 감독하기 위해 영국 기반의 자선 단체인 라즈베리 파이 재단이 설립되었습니다.
4. 라즈베리 파이 모델 B 출시 (2012) 2012년 2월 29일, 첫 번째 라즈베리 파이 모델 B가 출시되었습니다. 이 모델은 700 MHz ARM11 프로세서, 256MB RAM을 탑재했으며, 가격은 35달러였습니다. 수요가 엄청나게 많아 초기 유통업체들의 웹사이트가 다운될 정도였습니다.
5. 급속한 개발과 새로운 모델 (2012-2014) 모델 B의 성공 이후, 재단은 더 적은 RAM과 포트를 가진 저가형 버전인 모델 A를 출시했습니다. 2014년에는 더 많은 USB 포트, 개선된 전력 관리, 더 나은 성능을 제공하는 모델 B+가 출시되었으며, 가격은 여전히 35달러였습니다.
6. 라즈베리 파이 2와 그 이후 (2015-현재)  2015년에는 쿼드 코어 ARM Cortex-A7 CPU와 1GB RAM을 갖춘 라즈베리 파이 2가 도입되어 성능이 크게 향상되었습니다. / 2016년에는 64비트 프로세서와 내장 Wi-Fi 및 블루투스를 포함한 라즈베리 파이 3가 출시되었습니다. / 2019년 출시된 라즈베리 파이 4는 최대 4GB RAM(나중에 8GB로 증가), USB 3.0 포트, 듀얼 4K 디스플레이 지원 등으로 대폭 업그레이드되었습니다./ 2020년에는 키보드에 내장된 완전한 개인용 컴퓨터인 라즈베리 파이 400이 출시되어 사용 편의성과 접근성을 강조했습니다.
7. 교육 및 상업적 영향 라즈베리 파이는 프로그래밍과 전자공학을 가르치기 위해 교육 현장에서 널리 채택되었습니다. 저렴하고 다용도인 특성 덕분에 수많은 DIY 프로젝트, 산업 응용, 상업 제품에서 사용되고 있습니다.
8. 커뮤니티 및 생태계 성장 라즈베리 파이를 중심으로 방대한 커뮤니티가 형성되었고, 이는 광범위한 튜토리얼, 프로젝트, 서드파티 액세서리 라이브러리로 기여하여 기능과 인기를 더욱 높였습니다

라즈베리 파이는 지속적인 개선과 새로운 모델로 발전을 계속하고 있으며, 컴퓨팅을 접근 가능하게 하고 전 세계 메이커, 교육자, 혁신가 커뮤니티를 육성하는 미션을 유지하고 있습니다.

라즈베리파이 제품보기

라즈베리 파이(영어: Raspberry Pi)는 영국 잉글랜드의 라즈베리 파이 재단이 학교와 개발도상국에서 기초 컴퓨터 과학의 교육을 증진시키기 위해 개발한 신용카드 크기의 싱글 보드 컴퓨터이며 현재는 많은 산업체에서 기존 컴퓨터를 대체하는 용도로 사용중

[역사]

소프트웨어 개발자 Eben Upton과 소프트웨어 엔지니어인 Pete Lomas와 David Braden은 2006년에 Raspberry Pi 재단을 설립했습니다. 재단의 목표는 컴퓨터를 접근하기 어려운 저개발 국가를 위한 초 저비용 컴퓨터를 개방하여 공급하는 것 이었읍니다. 2012년2월 최초 Model B를 10000대 정도 생산 판매로시작 하였으며, 교육용으로 개발된 라즈베리파이는 저렴한 가격과 다양한 기능으로 산업체에서 주목하기 시작하여 현재는 산업체에서 더많이 사용하고 있읍니다.2022년 기준으로 전세계적으로 5000만대 이상 판매 되었읍니다.  라즈베리파이 역사 자세히 보기

[라즈베리파이를 사용하는 이유]

1. (저렴한 비용) : ($5~80) 라즈베리 파이는 대부분의 다른 컴퓨터에 비해 훨씬 저렴하여 더 많은 사람들이 접근할 수 있습니다. 저렴한 가격은 교육 기관, 취미 활동가, 개발자들에게 많은 기회를 제공합니다.
2. (다양한 용도) 다용도: 라즈베리 파이는 간단한 교육 프로젝트와 DIY 전자제품부터 복잡한 산업 및 상업적 용도에 이르기까지 다양한 응용 프로그램을 제공합니다. 그 적응력은 다양한 사용자 그룹에게 매력적입니다.다양한 모델: 라즈베리 파이의 다양한 모델은 사용자의 필요에 맞게 다양한 선택을 제공합니다. 예를 들어, 더 강력한 애플리케이션을 위한 라즈베리 파이 5와 더 간단한 작업을 위한 저렴한 모델이 있습니다.
3. (교육관련) :STEM 교육: 라즈베리 파이는 처음에 컴퓨터 과학 교육을 촉진하기 위해 설계되었습니다. 학생들이 프로그래밍과 전자공학을 배울 수 있는 저렴한 플랫폼을 제공합니다.커뮤니티와 자료: 방대한 자료, 튜토리얼, 지원 커뮤니티가 있어 초보자와 교육자들이 장치를 최대한 활용할 수 있도록 도와줍니다.
4. (오픈 소스) :소프트웨어 및 하드웨어: 라즈베리 파이는 오픈 소스 소프트웨어를 사용하여 혁신과 맞춤화를 장려합니다. 이러한 개방성은 많은 커뮤니티 주도 프로젝트와 소프트웨어 개발로 이어졌습니다.넓은 호환성: 특히 라즈비안(Raspbian)과 같은 리눅스 배포판을 비롯하여 다양한 운영 체제를 지원합니다.
5. (강력한 커뮤니티 및 생태계) : 커뮤니티 지원: 방대하고 활발한 라즈베리 파이 사용자 커뮤니티는 포럼에 기여하고 프로젝트를 공유하며 도움을 제공합니다. 이를 통해 초보자들이 시작하고 문제를 해결하는 데 도움이 됩니다.서드 파티 액세서리: HATs(하드웨어 부착 탑), 센서, 케이스와 같은 많은 서드 파티 액세서리와 추가 기능은 라즈베리 파이의 기능을 확장하고 복잡한 프로젝트를 쉽게 만들 수 있게 합니다.
6. (소형 및 에너지 효율) : 작은 크기: 작은 크기로 인해 홈 자동화 시스템부터 휴대용 장치까지 다양한 프로젝트에 쉽게 통합할 수 있습니다. 낮은 전력 소비: 전통적인 컴퓨터에 비해 전력을 적게 소비하여 상시 사용 애플리케이션에 적합하며 운영 비용을 줄여줍니다.
7. (산업및 상업적응용) : 신뢰성 및 맞춤화 가능: 산업에서는 자동화, 모니터링, 제어 시스템에 라즈베리 파이를 사용합니다. 그 신뢰성과 유연성은 다양한 상업적 응용에 적합합니다. 프로토타이핑: 새로운 제품을 프로토타이핑하는 데 널리 사용되며, 비용 효율성과 사용의 용이성 덕분입니다.
8. (지속적인 개선) : 정기적인 업데이트 및 새로운 모델: 라즈베리 파이 재단은 지속적으로 성능과 기능이 개선된 모델을 출시하여 플랫폼이 계속해서 사용자 요구를 충족할 수 있도록 합니다.

[라즈베리파이의 종류] 다양한 종류의 라즈베리파이가 있읍니다

[라즈베리파이 설명: 가장 많이 판매 되고있는 Raspberry Pi 4를 기준]

라즈베리파이는 신용카드 사이즈의 소형 컴퓨터 입니다. 일반적이 컴퓨터와 유사하게 CPU 가 있고 MEMORY(RAM)와 외부의 MICRO DISK의 메모리가 있으며, 통신을 위한 통신포트와 주변장치(키보드, 마우스)연결 USB포트,오디오 잭, 화면 디스플레이를 위한 HDMI PORT(2개) 가 있읍니다. 일반적인 컴퓨터가 주로 윈도우 프로그램을 사용하는 것에 비하여 라즈베리파이는 리눅스 프로그램계열의 Rasbian프로그램을 사용합니다. 프로그램내에는 마이크로소프트와 유사한 워드프로세서및 엑셀 등의 무료버젼이 설치됩니다.또한 주로 프로그램 개발을 위하여 많이 사용되므로 개발과 교육을 위한 프로그램도 선택설치 가능합니다.

[제품 사양]

• Broadcom BCM2711, Quad core Cortex-A72 (ARM v8) 64-bit SoC @ 1.8GHz
• 1GB, 2GB, 4GB or 8GB LPDDR4-3200 SDRAM (depending on model)
• 2.4 GHz and 5.0 GHz IEEE 802.11ac wireless, Bluetooth 5.0, BLE
• Gigabit Ethernet
• 2 USB 3.0 ports; 2 USB 2.0 ports.
• Raspberry Pi standard 40 pin GPIO header (fully backwards compatible with previous boards)
• 2 × micro-HDMI® ports (up to 4kp60 supported)
• 2-lane MIPI DSI display port
• 2-lane MIPI CSI camera port
• 4-pole stereo audio and composite video port
• H.265 (4kp60 decode), H264 (1080p60 decode, 1080p30 encode)
• OpenGL ES 3.1, Vulkan 1.0
• Micro-SD card slot for loading operating system and data storage
• 5V DC via USB-C connector (minimum 3A*)
• 5V DC via GPIO header (minimum 3A*)
• Power over Ethernet (PoE) enabled (requires separate PoE HAT)
• Operating temperature: 0 – 50 degrees C ambient

[제품 특 장점]

새로운 데스크톱 컴퓨터

새로운 Raspberry Pi 4의 속도와 성능은 이전 모델보다 한 단계 향상되었습니다. 처음으로 우리는 완전한 데스크톱 환경을 구축했습니다. 문서를 편집하든, 탭을 여러 개 열어 웹을 탐색하든, 스프레드시트를 조작하든, 프레젠테이션 초안을 작성하든 원활하고 눈에 띄는 경험을 할 수 있습니다.

	조용하고 에너지 효율적 팬이 없고 에너지 효율적인 Raspberry Pi는 조용하게 실행되며 다른 컴퓨터보다 훨씬 적은 전력을 사용합니다.		빠른 네트워킹 Raspberry Pi 4에는 온보드 무선 네트워킹 및 Bluetooth와 함께 기가비트 이더넷이 함께 제공됩니다.
	USB 3 새로운 Raspberry Pi 4는 USB 용량을 업그레이드했습니다. USB 2 포트 2개와 함께 USB 3 포트 2개가 있어 데이터를 최대 10배 더 빠르게 전송할 수 있습니다.		RAM 선택 우리는 필요한 RAM 양에 따라 1GB, 2GB, 4GB 또는 8GB 등 다양한 Raspberry Pi 4 변형을 제공하고 있습니다.

산업용 라즈베리파이 컴퓨트 모듈:Raspberry Compute Module

산업용 Embedded System에 부응 하고져 제작된 제품으로 기존 라즈베리파이 4와 사양은 유사하나 USB,HDMI,LAN Port등을 제거하여 더 작은 폼펙터 로 제작(55mm x 40mm x 4.7mm)

[특.장점]

1. 더작은 폼펙터:55MM X 40MM X 4.7MM
2. 산업용 스펙에 맞는 신뢰성: 온드 스펙 (-20°C to +85°C) . 보다 신뢰 할 수 있는 eMMC메모리 적용, 2023년기준 500만대 판매
3. 인증(Certification) :세계적 주요 국가에서 인증을 받아 놓은 상태이므로, 고객은 별도의 인증에 소모되는 시간및 비용을 절약할 수 있다.
4. 풍부한 자료 및 커뮤니티: 라즈베리재단에서는 개발에 필요한 많은 예제파일을 무료로 제공하고 있으며, 광법위한 커뮤니티에서 많은 자료및 협조를 얻을 수 있다.무료 PCB 디자인 프로그램인 (Open Source Program) Kicad를 위한 많은 자료가 준비되어있습니다. 특히 CM4(Compute Module4, 컴퓨트모듈4)는 개발 단계에서 CM4전용 I/O보드가 필요하게 되는데 이경우 CM4I/O보드를 사용하여 개발을 완료 한후, 개발자는 준비되어있는 여러유형의 입출력 보드를 직접 많들어야 하는게 일반적입니다. 이 경우를 대비하여 많은 Kicad자료가 준비되어있어 개발시간 및 노력을 단축할 수 있습니다. 실제 많은 개발자들은 이부분이 편리하여 CM4(Compute Module4, 컴퓨트모듈4)를 선택하는 경우도 많이 있습니다.
5.  USB/HDMI:USB 2.0 포트 1개와 HDMI 2.0 포트 2개가 있으며 초당 60프레임에서 최대 4K 해상도를 지원합니다

[제품 사이즈 비교]

[라즈베리 컴퓨트 모듈 종류및 가격]

라즈베리파이 컴퓨트모듈 페이지 링크

라즈베리파이 공식 7인치 터치스크린

태블릿, 엔터테인먼트 시스템, 정보 대시보드와 같은 대화형 프로젝트를 위한 Raspberry Pi용 7인치 터치스크린 디스플레이입니다.

Raspberry Pi용 7인치 터치스크린 디스플레이

이 7인치, 800 x 480 터치스크린 디스플레이를 사용하면 태블릿, 엔터테인먼트 시스템, 정보 대시보드와 같은 대화형 Raspberry Pi 프로젝트를 만들 수 있습니다. Raspberry Pi에서 전원이 공급됩니다. 별도의 전원 공급 장치가 필요하지 않습니다.

Raspberry Pi OS는 열 손가락 터치와 화면 키보드를 지원하는 터치스크린 드라이버를 제공하므로 키보드나 마우스를 연결할 필요 없이 모든 기능을 사용할 수 있습니다.

디스플레이는 전원 및 신호 변환을 처리하는 어댑터 보드를 통해 Raspberry Pi에 연결됩니다. Raspberry Pi에 대한 두 가지 연결만 필요합니다. GPIO 포트의 전원과 Raspberry Pi 400 및 Raspberry Pi Zero 라인을 제외한 모든 Raspberry Pi 컴퓨터의 DSI 포트에 연결하는 리본 케이블입니다.

사양

서류

1.라즈베리파이 공식 7인치 터치스크린 개요

2.라즈베리파이 공식 7인치 터치스크린 기계적 사이즈 드로잉

3.라즈베리파이 공식 7인치 터치스크린 기술적 문서

4.라즈베리파이 공식 7인치 터치스크린 설치자료

주문하기

https://youtu.be/hqdz66Y-H7M?si=X8pS_JdBKviBhJnd

Raspberry Pi 5 AI KIT / 라즈베리파이5  AI Kit /인공지능 키트

Raspberry PI AI Kit가 출시 되었읍니다. 라즈베리파이로 인공지능 기능을 사용할 수 있읍니다.(인증문제로 한국에 들어오기까지는 시간이 걸릴 예정입니다.)Raspberry Pi AI 키트는 Raspberry Pi 5와 함께 사용할 수 있는 Hailo AI 가속 모듈과 함께 Raspberry Pi M.2 HAT+를 번들로 제공합니다. 고성능 AI를 통합하는 액세스가 가능하고 비용 효율적이며 전력 효율적인 방법을 제공합니다. 프로세스 제어, 보안, 홈 자동화, 로봇공학을 포함한 다양한 애플리케이션이 가능합니다.

• Hailo AI 모듈은 NPU(Neural Processing Unit)을 포함합니다.
• 라즈베리파이5 위에 M2.HAT+가 위치하면 이 위에 AI모듈이 설치됩니다.
• AI 모듈과 M2.HAT+사이에는 방열패드가 이미 설치되어 있읍니다.
• 마운팅 키트가 제공됩니다.

AI 모듈은 Hailo-8L 칩을 중심으로 구축된 초당 13테라 연산(TOPS) 신경망 추론 가속기입니다. 이 모듈은 M.2 2242 폼 팩터를 사용하며 M.2 HAT+에 사전 설치되어 제공되며 M 키 에지 커넥터를 통해 연결됩니다. M.2 HAT+는 AI 모듈의 M.2 인터페이스와 Raspberry Pi 5의 PCIe 2.0 인터페이스 간에 통신합니다.

호스트 Raspberry Pi 5가 최신 Raspberry Pi OS 이미지를 실행하면 자동으로 Hailo 모듈을 감지하고 AI 컴퓨팅 작업에 NPU를 사용할 수 있게 만듭니다. Raspberry Pi OS에 내장된 rpicam-apps 카메라 애플리케이션은 기본적으로 AI 모듈을 지원하며 자동으로 NPU를 사용하여 호환 가능한 후처리 작업을 실행합니다.

•최대 13 TOPS(초당 수조 개의 연산) 추론 성능을 갖춘 Hailo 8L 가속기를 기반으로 합니다.
•HAT+ 사양을 준수합니다.
•Raspberry Pi M.2 HAT+에 사전 조립되어 제공되므로 준비가 완료되었습니다.
Raspberry Pi 5와 함께 사용할 수 있습니다.
•Raspberry Pi의 카메라 소프트웨어 스택에 완전히 통합됩니다.
•16mm 스태킹 헤더와 스페이서/나사가 함께 제공됩니다.
M.2 HAT+를 사용하여 Raspberry Pi 5에 장착할 수 있습니다.액티브 쿨러 동시 장착 가능 합니다.

라즈베리파이 AI KIT 기술자료

Hailo 8L AI가속기에 대한 사양

라즈베리파이 AI KIT 설치자료(영문)

온라인 개발자 커뮤니티

주문하기

https://youtu.be/_aCyR8XJcws?si=Xk5EhGdIYT9oWpkH

[라즈베리파이 AI KIT설치 데모]

라즈베리파이5 전용 M2.HAT+로  NVMe(비휘발성 메모리 익스프레스)를 사용할수 있게 해주는 어뎁터 보드입니다. 추가 SSD를 장착할 수 있어 라즈베리파이의 활용도를 높여줍니다. Raspberry Pi M.2 HAT+를 사용하면 NVMe 드라이브 및 AI 가속기와 같은 M.2 주변 장치를 Raspberry Pi 5의 PCIe 2.0 인터페이스에 연결할 수 있어 NVMe 드라이브 및 기타 PCIe와의 빠른(최대 500MB/s) 데이터 전송을 지원합니다

개요

Raspberry Pi 5의 단일 레인 PCI Express 2.0 인터페이스는 16핀, 0.5mm 피치 FPC 커넥터에 노출되어 있습니다. M.2 HAT+ M 키는 이 커넥터와 M.2 표준의 하위 집합 사이를 변환하는 기계식 어댑터 보드입니다. 2230 및 2242 폼 팩터에서 M.2 M 키 에지 커넥터가 있는 장치를 지원합니다. 연결된 M.2 장치에 최대 3A를 공급할 수 있습니다.

Raspberry Pi M.2 HAT+는 Raspberry Pi HAT+ 사양을 준수하며 최신 Raspberry Pi 소프트웨어/펌웨어에 의해 자동 감지됩니다. 16mm 스태킹 헤더와 나사식 스페이서가 함께 제공되므로 Raspberry Pi Active Cooler가 있는 Raspberry Pi 5에 장착할 수 있습니다.

Specification

• Raspberry Pi 5용으로 특별히 설계됨: 최신 단일 보드 컴퓨터인 Raspberry Pi 5 전용입니다.
• NVMe 드라이브 설치 기능: M.2 형식 크기 2230 및 2242의 NVMe(M 키) 드라이브 설치를 지원합니다.
• PCIe 인터페이스 지원: Gen2 및 Gen3 표준 모두에서 PCIe x1 인터페이스에 대한 지원을 제공합니다.
• 듀얼 LED 표시기: 전원 공급 장치 전압("PWR") 및 M.2 디스크 활동("ACT")을 나타내는 2개의 LED 표시등이 있습니다.
• 호환 가능한 폼 팩터: 보드 형식은 65 x 56.50mm의 원래 Raspberry Pi HAT 크기와 호환됩니다.
• 40핀 Raspberry Pi HAT 커넥터 지원: 표준 40핀 Raspberry Pi HAT 커넥터를 지원합니다.
• 전용 I2C EEPROM 메모리: HAT ID와 호환되므로 고급 식별 및 구성이 가능합니다.
• 고급 전원 공급 장치 모니터링 및 진단: I2C 인터페이스를 통해 실시간으로 전압, 전류 및 전력 매개변수를 측정하여 전원 공급 장치 버스를 지속적으로 모니터링 및 진단합니다.
• M.2 표준 준수 전원 시스템: M.2(NGFF) 표준을 준수하는 3.3V 전원 레일에 대해 최대 3A를 제공하는 통합 전압 조정기입니다.
• 쉽고 빠른 M.2 디스크 설치: 전용 금속 브래킷(맞춤형 CNC 제작) 덕분에 2230 또는 2242 형식의 M.2 디스크를 빠르게 설치할 수 있습니다.
• M.2 카드 전원 옵션: FPC PCIe 리본(최소 5W 연속 전원을 제공하는 포트)에서 직접 또는 40핀 HAT 커넥터를 통해 M.2 카드에 전원을 공급할 수 있습니다.
• 사용자 친화적인 PCB 마킹: 사용자 편의를 위해 명확한 PCB 마킹을 제공합니다.
• 고품질 부품: 최고 품질의 전자 부품과 4레이어 PCB를 활용합니다.
• 스택 가능 설계: 스택에 추가 HAT 보드를 추가로 연결할 수 있습니다.

1.라즈베리파이5 M.2 HAT+ 기술자료 링크

2.라즈베리파이5 M.2 HAT+ 설치자료 링크(영문)

3.라즈베리파이5 M.2 HAT+ 도면

제품구매

가장 강력하고 유명한 단일 보드 컴퓨터(SBC) 중 하나로 알려진 라즈베리 파이는 CPU, RAM 및 외장 하드 드라이브를 포함하는 일종의 마이크로 컨트롤러 장치입니다. 제조업체는 Raspberry Pi를 사용하여 Linux, Chrome, Windows를 포함한 다양한 운영 체제를 실행할 수 있습니다.

오늘날 Raspberry Pi 제품군은 최근 순수 마이크로컨트롤러 장치(MCU)인 Raspberry Pi Pico를 포함하도록 확장되었습니다.

SBC와 달리 MCU는 한 번에 하나의 프로그램을 실행하며 외부 RAM 및 디스크 스토리지를 사용하여 작동합니다. Arduino의 경우 MCU의 인기 있는 예입니다. 프로그래밍 경험이 없는 디자인 학생을 위한 프로토타입 도구로 설계되었습니다. Arduino는 저렴한 비용과 사용 용이성으로 인해 많은 인기를 얻었습니다.

Raspberry Pi Pico의 출시로 Raspberry Pi 재단은 MCU 시장에서 Arduino의 지배력에 도전하고 있습니다.

[보드의 차이점]  Raspberry Pi  Foundation의 첫 번째 마이크로 컨트롤러 제품인 Raspberry Pi  Pico는 자체 RP2040 실리콘을 기반으로 구축되었으며 컴팩트한 폼 팩터가 특징입니다. 새로운 마이크로 컨트롤러 칩을 위한 저가형 브레이크아웃 보드로 설계되었으며, 다른 Raspberry Pi 와 달리 아날로그 입력 신호를 처리할 수 있습니다.

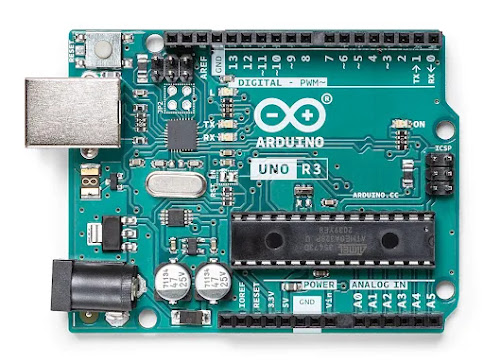

Arduino 의 제품 라인 중 최초의 USB 보드인 Uno는 별도의 전원 잭이나 USB 포트에서 전원을 끌어올 수 있습니다. 원래 버전 외에도 Uno는 약간 더 저렴한 Uno SMD와 무선 연결 기능이 포함된 Uno WiFi 등 여러 버전으로 출시되었습니다. Uno의 최신버전은 Rev3이며 모든 보드 디자인은 완전히 오픈 소스입니다.

[프로세서의 비교]  아두이노는 Atmel의 단일 코어 8비트 ATmega328P 칩은  제한된 2kB SRAM 및 28kB 플래시 메모리를 사용하여 16MHz로 클럭되는 Arduino Uno Rev3에 전원을 공급합니다.

Raspberry Pi  Pico 의 RP2040은 최대 133MHz의 가변 주파수에서 실행될 수 있는 32비트 Arm Cortex-M0+ 프로세서를 탑재하여 훨씬 더 발전되었습니다. 듀얼 코어 아키텍처는 소프트웨어 작동에 더 많은 유연성을 제공합니다. 또한 프로세서에는 264kB SRAM, 2MB 온보드 플래시 메모리 및 최대 16MB 외부 RAM에 액세스할 수 있는 기능이 포함되어 있습니다.

라즈베리파이 활용 예

라즈베리파이는 개발이후 지금까지 약 5천만대 이상 판매 되었읍니다. Raspberry Pi 컴퓨터는 원래 영국에서 교육 목적으로 개발되었지만 최근 몇 년 동안 산업 응용 분야에서 점점 더 인기를 얻고 있습니다. Raspberry Pi에 따르면 전 세계 다양한 산업 분야의 수만 개의 응용 프로그램이 이러한 컴퓨터로 구동됩니다. 기업과 산업계의 관심이 높아지는 것은 다양한 이유 때문이며, 오늘 살펴보겠습니다. 어떻한 이유로 산업계에서는 라즈베리파이에 관심을 갖게 되었을까요?

또한 어떻한 산업분야에서 라즈베리를 사용하는지 알아 보겟습니다.

[산업계에서 라즈베리파이를 선택하는 이유?]

1.저렴한 가격  Raspberry Pi는 빌딩 자동화 및 산업 제어 시스템을 위한 저비용 대안으로 간주됩니다. PLC와 같은 기존 산업용 제어 도구와 비교할 때 훨씬 저렴한 비용으로 동일한 작업을 수행할 수 있습니다.

2.제품 유연성  Raspberry Pi는 다재다능하며 Linux 및 Windows IoT를 비롯한 다양한 플랫폼에서 실행할 수 있으며 Python, C++ 및 Java와 같은 다양한 언어로 프로그래밍할 수 있습니다. 이러한 다목적성으로 인해 PLC와 같은 기존 시스템과 쉽게 통합할 수 있으며 빌딩 자동화 솔루션에 이상적인 선택입니다.

요약하면, Raspberry Pi 컴퓨터의 주요 장점은 저렴한 비용, 안정성 및 포괄적인 에코시스템입니다. 이러한 요인으로 인해 산업용 컴퓨터 시장에서 상당한 점유율을 확보할 수 있었습니다.

                                                             각종 산업에서의 라즈베리파이 활용 사레

1.농업관련산업 (Agricultural / Smart Farm)      내용보기

2.환경 보존 분야 (Conservation)     내용보기

3.상업용 라디오(Consumer Radio)   내용보기

4.디지털 광고(Digital Signage)    내용보기

5.보건 의료(Health Care)           내용보기

6.취미용 전자제품 (Hobbist Electronics)   내용보기

7.고객응대(Hosptality)                     내용보기

8.제조(Manufacturing)                   내용보기

9.공장 자동화(Industrial Automation)        내용보기

10.의료 기술(Medical Technology)       내용보기

11.악기 (Musical Technology)         내용보기

12.초등 교육(Primary Education)       내용보기

13.도소매 POS SYSTEM(Retail)       내용보기

14.과학 연구(Scientific Research)       내용보기

15.통신 (Telecommunication)           내용보기

16.예술분야(Visual Art)                내용보기

17.저장 장치(Home Appliance NAS)         내용보기

18.웹 카메라(USB Web Camera)            내용보기

제품구입

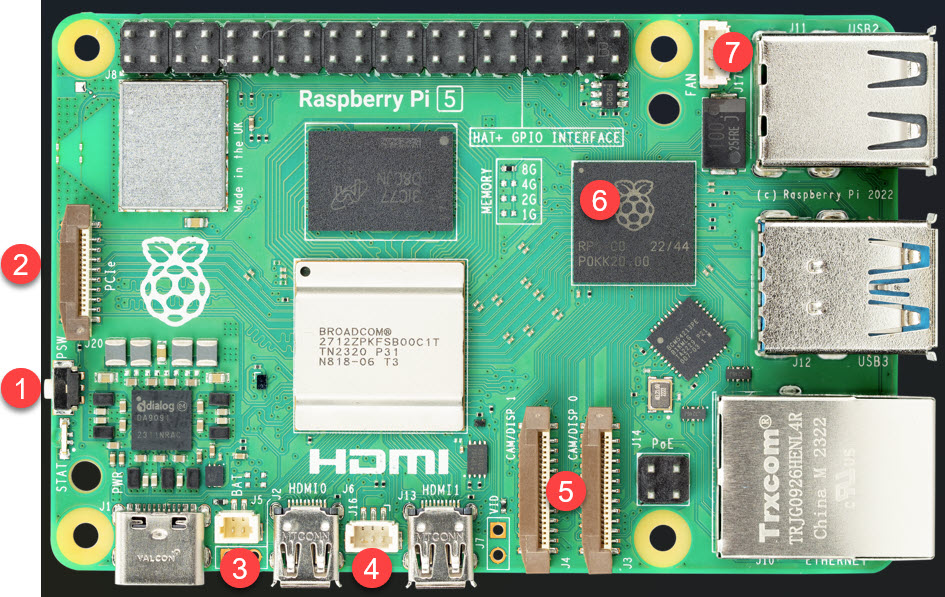

이러한 인터페이스 개선은 Raspberry Pi의 자체 RP1 I/O 컨트롤러 칩을 통해 가능해졌습니다. 라즈베리파이가 주력 제품에 라즈베리파이 칩을 사용한 것은 이번이 처음입니다!또한 대중적인 요구에 따라 제품의 판매(및 잠재적 반품)를 추적하는 데 도움이 되는 두 가지 새로운 기능이 Raspberry Pi 5에 추가되었습니다.

1) 각 보드에는 PCB 상단에 특정 보드에 장착된 메모리 밀도를 식별하는 표시가 있습니다.

2) 모든 보드에는 쉽게 추적할 수 있도록 보드와 상자에 고유 일련번호가 있습니다.

고급 장치 기능을 갖춘 Raspberry Pi 5는 H.265를 지원합니다. 이는 압축 효율성 및 비디오 품질 측면에서 H.264에 비해 확실한 이점이 있습니다. 또한 Raspberry Pi 5에는 4채널 MIPI 인터페이스가 장착되어 있어 고화질 비디오 및 고해상도 이미지와 같이 데이터 속도 요구 사항이 더 높은 애플리케이션 시나리오에 더 적합한 반면 Raspberry Pi 4는 2채널 MIPI 인터페이스를 사용합니다. 인터페이스는 해상도가 낮거나 프레임 속도 요구 사항이 낮은 일부 애플리케이션 시나리오에 적합합니다.

4.메모리 차이점

두 제품의 메모리 구성은 다양하며 둘 다 4GB 또는 8GB LPDDR4 변형을 제공합니다. 그러나 Raspberry Pi 5에는 Pi 4의 LPDDR4-3200 SDRAM보다 빠른 LPDDR4X-4267 SDRAM이 있다는 이점이 있습니다.

5.Pi 5에는 전용 I/O 칩이 있습니다

자체적으로 설계된 새로운 RP1 칩은 Pi 5에서 가장 중요한 혁신으로, 대부분의 I/O(입력/출력)를 처리하여 CPU의 부하를 줄여줍니다. 또한 Pi 4에 비해 I/O 대역폭이 증가합니다. 저장 장치, USB 및 기타 주변 장치는 더 많은 대역폭을 사용할 수 있어 이점이 있읍니다.

6.Pi 5에는 더 빠른 USB 3.0 포트가 있습니다.

Pi 4의 두 개의 USB 3.0 포트는 5Gbps의 사용 가능한 대역폭을 공유합니다. Pi 5는 RP1 칩 덕분에 두 포트 모두에 전용 5Gbps를 사용할 수 있습니다.이는 USB-SATA 어댑터를 사용하여 빠른 저장 장치를 사용할 수 있음을 의미합니다. 데이터 중복성이나 속도를 위해 RAID에서 구성 할 수도 있습니다 .
최신 전원 공급 장치에는 추가 암페어(3A에서 5A)가 있으므로 Pi 5에서 더 많은 장치에 전원을 공급할 수 있습니다.

보드를 매우 낮은 전력 상태(약 3mA)로 전환하는 깨우기 알람을 설정할 수 있습니다. 알람 시간에 도달하면 보드의 전원이 다시 켜집니다. 이는 저속 촬영 이미지와 같은 주기적인 작업에 유용할 수 있습니다.

12. Pi 5에는 더 많은 암페어의 전원 공급 장치가 필요합니다.

Pi 5의 모든 추가 속도로 인해 전력 요구 사항도 비례적으로 증가합니다. Pi 4에는 5V 3A(15W) 전원 공급 장치가 사용 되었으나, Pi 5에서는  주변 장치가 연결된 상태에서 최적의 성능을 얻으려면  5V 5A(25W) PSU가 필요합니다. 두 전원 공급 장치 모두 USB-C 연결을 사용합니다

[추가 변경된 사양]

또한 Raspberry Pi 5에는 Pi 4에는 없는 고성능 주변 장치용 단일 레인 PCIe 포트가 도입되었습니다. 또한 Raspberry Pi 5에는 새로운 온보드 전원 버튼이 있어 한 번만 누르면 간단한 작업을 완료할 수 있어 이전에 완료하기 위한 중복 단계가 필요하지 않습니다.

쉽게 참조할 수 있도록 주요 차이점을 강조하면서 사양을 나란히 비교했습니다. 자세한 차이점은 아래 표에 나열되어 있습니다.

[라즈베리파이 5 악세사리 소개]



[전원 공급장치]  레오콤에 재고 있읍니다.  주문하기

최신 27W USB-C PD(Power Delivery) 전원 공급 장치는 Raspberry Pi 5에 최대 5.1V, 5A를 제공하여 전원을 공급할 수 있는 주변 장치의 범위를 넓힙니다. 기본적으로 Raspberry Pi 5의 USB 포트 4개에서 끌어오는 총 전력은 600mA로 제한됩니다. 그러나 USB-C PD 전원 공급 장치가 인식되면 이 제한은 자동으로 1.6A로 증가합니다.

또한 USB-C PD 전원 공급 장치는 PD 호환 항목에 9V에서 3A, 12V에서 2.25A, 15V에서 1.8A를 제공할 수 있으므로 Raspberry Pi가 아닌 애플리케이션을 위한 우수하고 비용 효율적인 전원 공급 장치입니다.

[라즈베리파이 5 전용 냉각팬, 액티브 쿨러]    레오콤에 재고 있읍니다.   주문하기

Raspberry Pi 5 액티브 쿨러는 케이스 없이 지속적으로 높은 부하에서 Raspberry Pi 5를 사용하려는 사용자를 위한 대체 냉각 솔루션입니다. 이 장치는 팬 커넥터를 통해 전원을 공급하고 제어하는 ​​가변 속도 팬과 대형 금속 방열판을 결합하고 장착 구멍에 있는 한 쌍의 스프링 장착 핀을 사용하여 Raspberry Pi 5의 PCB에 연결됩니다.

Active Cooler는 단일 부품으로 제공되고 송풍기가 내장된 양극 처리된 알루미늄 방열판입니다. 이 제품에는 열 전달을 위해 사전 적용된 열 패드가 포함되어 있으며 스프링 장착 푸시 핀을 사용하여 Raspberry Pi 5 보드에 직접 장착됩니다. Raspberry Pi 펌웨어가 이를 능동적으로 관리하며 온도가 60°C에 도달하면 송풍기 팬이 켜집니다. 온도가 67.5°C로 올라가면 팬 속도가 증가하고, 75°C에서는 팬이 최대 속도로 작동합니다. 온도가 이 한도 아래로 떨어지면 송풍기 팬의 회전 속도가 자동으로 감소합니다.

°C 단위의 프로세서 온도는 시간(초)에 대해 표시되며 스트레스 테스트는 T=T₀ 시간에서 시작됩니다. 패시브 히트싱크 덕분에 액티브 쿨러는 약 45°C의 낮은 유휴 온도를 유지하는 데 도움이 됩니다. 과부하 상태에서 장기간 테스트하는 동안 쿨러의 팬 속도는 저속으로 증가하여 CPU 온도를 60°C로 안정화하고 테스트 중에 관찰된 최대 온도는 62~63°C입니다.

새로운  Raspberry Pi 5  케이스는 Raspberry Pi 5의 더 높은 피크 전력 소비를 지원하기 위해 향상된 냉각 기능을 갖춘 Raspberry Pi 4 케이스의 진화입니다. Raspberry Pi 5의 전용 커넥터로 전원을 공급하고 제어하는 ​​가변 속도 팬이 특징입니다. 파이 5 PCB.케이스는 클래식한 레드/화이트 컬러 테마로 출시되며, 이어서 블랙/그레이 컬러 스타일로 출시됩니다.Active Cooler가 포함 되어있읍니다.

이 충전식 리튬 배터리는 주 전원 연결이 끊어졌을 때 Raspberry Pi 5의 온보드 실시간 클록(RTC)에 전원을 공급하도록 설계되었습니다.Panasonic ML-2020 리튬 이산화망간 배터리가 포함되어 있으며, Raspberry Pi 5 PCB의 배터리 커넥터에 연결하기에 적합한 2핀 커넥터와 케이스 내부 또는 기타 편리한 위치에 장착하기 위한 양면 접착 패드가 함께 제공됩니다.

 카메라 케이블은 모니터와 호환되지 않으며 그 반대도 마찬가지라는 점에 유의하는 것이 중요합니다.카메라 케이블을 디스플레이에 사용하면 안 되며, 그 반대의 경우도 마찬가지입니다. Raspberry Pi 브랜드 카메라 및 디스플레이에는 추후 공지가 있을 때까지 이전 스타일의 케이블이 계속 장착됩니다.

라즈베리파이 컴퓨트모듈4(Raspberry Pi Compute Module4)는 산업용 임베디드컴퓨터(Embedded System, Computer)를 겨냥하며 많든 라즈베리파이 입니다. 산업용의 여러 어플리케이션에 맞게 기존 라즈베리파이의 불필요한 부분을 제거하여 작은 폼펙터(55mm x 45mm)를 갖은 산업용 컴퓨터 입니다.사용 온도도 산업용에 적합하게 -20°C to +85°C 입니다.

제품 구매 하기

제품 구매

소형 컴퓨터 세계에서 Raspberry Pi는 모든 종류의 프로젝트에 매우 인기가 있었습니다. 이제 새로운 Raspberry Pi Compute Module 4(CM4)를 통해 산업을 위한 특별 버전을 갖게 되었습니다. 산업용 애플리케이션에 대한 적합성을 확인하기 위해 유사점, 주요 차이점, 대상 사용자, 메모리 기능 및 사양에 중점을 두고 일반 Raspberry Pi 4와 CM4를 비교하겟습니다.컴퓨트 모듈은 최근 임베디드 시스템 컴퓨터로 각광을 받고있는 모델입니다.

둘 사이의 가장 중요한 차이점은 폼 팩터와 의도된 사용 사례에 있습니다. Raspberry Pi 4는 메모리, USB 포트, HDMI 포트 등 필요한 모든 구성 요소가 단일 보드에 통합된 전통적인 단일 보드 컴퓨터(SBC)로 설계되었습니다. 범용 컴퓨팅, 교육 및 다양한 취미 프로젝트에 적합한 독립형 장치입니다.

반면 CM4는 모듈식 설계 접근 방식을 따릅니다. 표준 커넥터가 없는 작고 컴팩트한 컴퓨팅 모듈로 제공됩니다. 대신 SODIMM 커넥터를 통해 인터페이스를 노출하므로 사용자는 이를 특정 산업용 애플리케이션에 맞춘 맞춤형 캐리어 보드에 통합할 수 있습니다. 이러한 모듈성 덕분에 CM4는 최적화된 기능을 위해 맞춤형 하드웨어 설계가 필요한 대규모 제조에 이상적입니다.

2.대상 사용자및 응용 산업 분야

Raspberry Pi 4는 취미생활자, 교육자, 소규모 프로젝트를 포함하여 더 광범위한 청중을 대상으로 합니다. 홈 자동화, 미디어 센터, 사물 인터넷(IoT) 프로토타이핑과 같은 프로젝트에 매우 적합합니다. 사용자 친화적인 디자인, 저렴한 가격, 즉시 사용 가능한 기능을 통해 다양한 사용자가 액세스할 수 있습니다.

대조적으로, CM4는 주로 산업 시장과 상업 제조업체를 대상으로 합니다. 모듈성과 통합 기능에 중점을 두어 상업용 애플리케이션에 사용되는 산업 자동화, 로봇 공학 및 IoT 장치에 적합합니다. 제조업체는 특정 산업 요구 사항을 충족하는 캐리어 보드를 설계하여 맞춤형 솔루션을 만들 수 있으므로 효율적인 생산과 확장이 가능합니다.

또 다른 주목할만한 차이점은 USB 포트와 HDMI 포트의 수입니다. Raspberry Pi 4에는 USB 3.0 포트 2개, USB 2.0 포트 2개, 초당 60프레임에서 최대 4K 해상도를 지원할 수 있는 마이크로 HDMI 포트 2개가 장착되어 있습니다.

이에 비해 CM4에는 USB 2.0 포트 1개와 HDMI 2.0 포트 2개가 있으며 초당 60프레임에서 최대 4K 해상도를 지원합니다. 맞춤형 캐리어 보드가 필요에 따라 추가 포트를 추가할 수 있는 산업용 애플리케이션에서는 더 적은 수의 USB 포트가 있어도 문제가 되지 않을 수 있습니다.

Raspberry Pi 4와 CM4의 주요 차이점은 폼 팩터, 대상 사용자, 구성 및 산업용 애플리케이션에 따라 다릅니다. Raspberry Pi 4는 다양한 프로젝트에 적합한 다용도 SBC이지만 CM4의 모듈식 설계 및 사용자 정의 옵션은 최적의 성능과 확장성을 위해 맞춤형 하드웨어 솔루션이 필수적인 산업 환경에 적합한 선택입니다.

[라즈베리파이와 컴퓨트모듈의 유사점]

Raspberry Pi 4와 CM4는 모두 매니아, 개발자 및 업계 전문가로 구성된 방대하고 활동적인 커뮤니티를 자랑하는 잘 확립된 Raspberry Pi 생태계가 있읍니다. 이러한 커뮤니티 지원은 사용자가 도움을 구하고, 지식을 공유하고, 프로젝트에 대해 협업할 수 있는 광범위한 온라인 리소스, 튜토리얼 및 포럼이 있음을 의미합니다. 이러한 수준의 커뮤니티 참여는 장치에 가치를 더하고 사용자가 산업 응용 분야에 대한 솔루션과 영감을 찾을 수 있도록 보장합니다.

Raspberry Pi 4 및 CM4는 강력한 프로세서, 그래픽 기능, 운영 체제 지원, 연결 옵션, GPIO 핀 및 풍부한 커뮤니티 리소스를 포함하여 많은 필수 기능을 공유합니다. 이러한 유사성으로 인해 두 장치 모두 신뢰성, 유연성 및 지원이 중요한 산업 응용 분야를 포함하여 다양한 프로젝트에 대한 강력한 경쟁자가 되었습니다.

7.eMMC

CM4(Compute Module4, 컴퓨트모듈4)는 기존의 라즈베리파이4가 SC CARD를 메모리로 사용하는 반면 eMMC메모리를 사용하므로 보다 안정적이고 빠릅니다.사용용도에 맞게 다양한 용량의 메모리를 선택할 수 있습니다.(0G,8G,16G,32G가 생산 중 입니다)

[컴퓨트모듈4 악세사리, CM4악세사리, 컴퓨트모듈4 I/O 보드]

컴퓨트 모듈 4 IO 보드는 라즈베리파이 컴퓨팅 모듈 4의 컴패니언 보드입니다.    제품구매

컴퓨트 모듈 4의 개발 시스템과 최종 제품에 통합된 임베디드 보드로 모두 사용할 수 있습니다.IO 보드는 NVMe, SATA, 네트워킹 또는 USB를 포함한 HAT 및 PCIe 카드와 같은 기성 부품을 사용하여 시스템을 빠르게 사용할 수 있습니다.Compute Module 4 IO Board는 Compute Module 4를 사용하여 시스템을 프로토타입화할 수 있습니다. Raspberry Pi Compute Module 4의 모든 인터페이스를 노출하는 Compute Module 4 IO 보드는 지금까지 가장 강력한 컴퓨팅 모듈을 위한 개발 플랫폼 및 참조 베이스 보드 설계를 제공합니다.라즈베리 재단에서는 많은 종류의 예제 파일을 제공하여 최단시간내에 고객이 원하는 입출력 보드를 설계할 수 있읍니다.

Raspberry Pi Compute Module 4 IO Board product brief

Raspberry Pi Compute Module 4 IO Board datasheet

Raspberry Pi Compute Module 4 IO Board KiCAD files

라즈베리파이 컴퓨트 모듈4의 입출력 보드 예제 파일 보기(KiCAD)

위의 KiCAD파일을 읽기 위해서는 오픈소스 프로그램(무료)인 KiCAD를 설치하셔야 합니다. KiCAD Downloads page.

[제품사양]

• 외부 전원 커넥터(+12V, +5V)
• 풀사이즈 HDMI® 2.0 커넥터 2개
• USB 2.0 커넥터 2개(추가 커넥터 2개용 헤더 포함)
• PoE를 지원하는 기가비트 이더넷 RJ45
• 컴퓨팅 모듈 4 업데이트용 마이크로 USB 소켓
• Compute Module 4 Lite(eMMC 없음) 변형용 MicroSD 카드 소켓
• PCIe Gen 2 x1 소켓
• 표준 팬 커넥터
• 2 x MIPI DSI 디스플레이 FPC 커넥터(22핀 0.5mm 피치 케이블)
• 2 x MIPI CSI-2 카메라 FPC 커넥터(22핀 0.5mm 피치 케이블)
• 표준 Raspberry Pi HAT 커넥터
• 배터리 소켓이 있고 컴퓨팅 모듈 4를 깨울 수 있는 실시간 시계
• 특정 기능을 비활성화하는 다양한 점퍼. 무선 연결, EEPROM 쓰기
